淄博风机厂有限公司(原淄博风机厂)

9-19 9-26物料输送风机

发布时间：2016-10-19

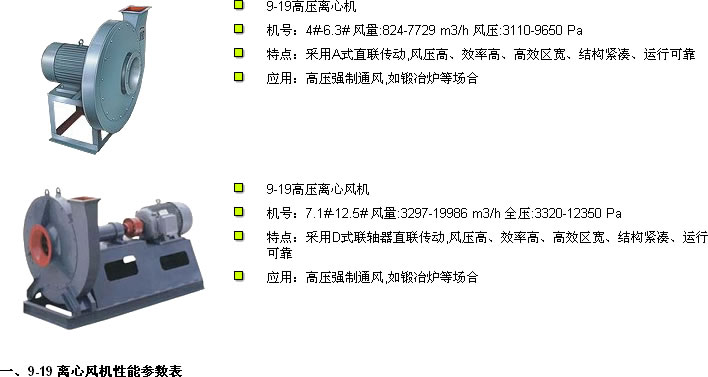

9-19型高压离心通心机，与国内外同类型的风机相比具有效率高、噪音低、性能曲线平坦，高效区宽广等优点。　
　　适用范围：　
　　该风机一般用锻冶炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性不自然，不含粘性物质之气体。介质温度最高不超过80度，但也可根据用户要求制成高温风机。介质中所含尘土及硬质颗料不大于150mg/立方米。

本风机为单吸入式，有4，4.5，5，5.6,6.3,7.1,8,9,10,11.2,12.5,14,16共13个机号。均可做成左、右旋0度、45度、90度、135度、180度、225度六种角度。传动方式为A式和D式两种。

9-19高压离心通风机性能参数表

机号 No	传动方式	转速 R/min	序号	流量 m3/h	全压 Pa	内效率 %	内功率 kw	所需功率 kw	电动机
机号 No	传动方式	转速 R/min	序号	流量 m3/h	全压 Pa	内效率 %	内功率 kw	所需功率 kw	型号	功率kw
4	A	2900	1	824	3584	70	1.16	1.5	Y90L-2	2.2
			2	970	3665	73.5	1.33	1.7
			3	1116	3647	75.5	1.48	1.9
			4	1264	3597	76	1.64	2.1
			5	1410	3507	75.5	1.80	2.3	Y100L-2	3
			6	1558	3384	73.3	1.97	2.6
			7	1704	3253	70	2.17	2.6
4.5	A	2900	1	1174	4603	71.2	2.07	2.5	Y112M-2	4
			2	1397	4684	75	2.38	2.9
			3	1616	4672	77	2.68	3.2
			4	1839	4580	77.3	2.98	3.6
			5	2062	4447	76.2	3.29	3.9
			6	2281	4297	73.8	3.63	4.4	Y132S1-2	5.5
			7	2504	4112	70	4.03	4.8	Y132S1-2	5.5
5	A	2900	1	1610	5697	72.7	3.43	4.1	Y132S2-2	7.5
			2	1932	5768	76.2	3.98	4.8
			3	2254	5740	78.2	4.50	5.4
			4	2576	5639	78.5	5.04	5.8
			5	2844	5517	77.2	5.54	6.4
			6	3166	5323	74.5	6.17	7.1
			7	3488	5080	70.5	6.86	7.9	Y160M1-2	11
5.6	A	2900	1	2262	7182	72.7	6.05	7.0	Y160M1-2	11
			2	2714	7273	76.2	7.02	8.1
			3	3167	7236	78.2	7.93	9.1
			4	3619	7109	78.5	8.88	10.2
			5	3996	6954	77.2	9.76	11.2	Y160L-2	18.5
			6	4448	6709	74.5	10.88	12.5
			7	4901	6400	70.5	12.09	13.9
6.3	A	2900	1	3220	9149	72.7	10.91	12.5	Y160L-2	18.5
			2	3865	9265	76.2	12.65	14.5
			3	4509	9219	78.2	14.30	16.4
			4	5153	9055	78.5	16.00	18.4
			5	5690	8857	77.2	17.59	20.2	Y200L1-2	30
			6	6334	8543	74.5	19.60	22.5
			7	6978	8148	70.5	21.79	25.1
7.1	D	2900	1	4610	11717	72.7	19.83	23.3	Y200L2-2	37
			2	5532	11868	76.2	22.99	27
			3	6454	11807	78.2	25.99	30.5
			4	7376	11596	78.5	29.09	34.1
			5	8144	11340	77.2	31.98	37.5	Y250M-2	55
			6	9066	10935	74.5	35.63	41.8
			7	9988	10426	70.5	39.62	46.5
8	D	2900	1	6594	15034	72.7	36.02	42.3	Y280S-2	75
			2	7913	15229	76.2	41.75	49.0
			3	9232	15151	78.2	47.21	55.4
			4	10550	14877	78.5	52.83	62.0
			5	11649	14546	77.2	58.08	68.2
			6	12968	14021	74.5	64.71	75.9	Y315S-2	110
			7	14287	13362	70.5	71.95	84.4	Y315S-2	110
8	D	1450	1	3297	3620	72.7	4.5	5.5	Y132M-4	7.5
			2	3957	3665	76.2	5.22	6.1
			3	4616	3647	78.2	5.90	6.9
			4	5275	3584	78.5	6.60	7.7	Y160L-4	15
			5	5825	3507	77.2	7.26	8.5
			6	6484	3384	74.5	8.09	9.5
			7	7144	3231	70.5	8.99<, /DIV>	10.6
9	D	1450	1	4695	4597	72.7	8.11	9.5	Y160L-4	15
			2	5633	4655	76.2	9.41	11.0
			3	6572	4632	78.2	10.63	12.5
			4	7511	4551	78.5	11.90	14.0
			5	8294	4453	77.2	13.08	15.4	Y180L-4	22
			6	9233	4297	74.5	14.58	17.1
			7	10171	4101	70.5	16.21	19.0
10	D	1450	1	6440	5840	76.5	13.38	15.7	Y200L-4	30
			2	7942	5941	80	16.03	18.8
			3	9445	5891	81.5	18.59	21.8
			4	10947	5740	81	21.12	24.8
			5	12450	5495	78.2	23.84	28.0
			6	13952	5244	74.5	26.79	31.4	Y225S-4	37
			7	15455	4958	70	29.88	35.1	Y225S-4	37
11.2	D	1450	1	9047	7364	76.5	23.58	27.7	Y225M-4	45
			2	11158	7491	80	28.25	33.2
			3	13269	7428	81.5	32.76	38.4
			4	15380	7236	81	37.22	43.7
			5	17491	6927	78.2	42.02	49.3	Y280S-4	75
			6	19602	6609	74.5	47.21	55.4
			7	21713	6246	70	52.66	61.8
11.2	D	960	1	5990	3182	76.5	6.84	8.0	Y180L-6	15
			2	7388	3237	80	8.20	9.6
			3	8785	3210	81.5	9.51	11.2
			4	10182	3128	81	10.80	12.7
			5	11580	2996	78.2	12.19	14.3
			6	12978	2860	74.5	13.70	16.1	Y200L2-6	22
			7	14375	2705	70	15.28	17.9	Y200L2-6	22
12.5	D	1450	1	12577	9229	76.5	40.84	47.9	Y280S-4	75
			2	15512	9390	80	48.92	57.4
			3	18447	9310	81.5	56.72	66.6
			4	21381	9068	81	64.46	75.6	Y315S-4	110
			5	24316	8678	78.2	72.76	85.4
			6	27251	8278	74.5	81.75	95.9
			7	30186	7822	70	91.18	107.0
12.5	D	960	1	8327	3975	76.5	11.85	13.9	Y200L2-6	22
			2	10270	4043	80	14.20	16.7
			3	12213	4009	81.5	16.46	19.3
			4	14156	3907	81	18.71	21.9
			5	16099	3741	78.2	21.11	24.8	Y250M-6	37
			6	18042	3571	74.5	23.72	27.8
			7	19985	3377	70	26.46	31.1
14	D	1450	1	17670	11668	76.5	71.97	84.5	Y315M-4	132
			2	21793	11874	80	86.22	101.2
			3	25916	11771	81.5	99.96	117.3
			4	30040	11464	81	113.59	133.3	Y355M-4	220
			5	34163	10967	78.2	128.22	150.5
			6	38286	10457	74.5	144.06	169.1
			7	42409	9878	70	160.69	188.6
14	D	960	1	11699	5004	76.5	20.89	24.5	Y250M-6	37
			2	14428	5090	80	25.02	29.4
			3	17158	5047	81.5	29.01	34.0
			4	19888	4917	81	32.97	38.7	Y315S-6	75
			5	22618	4709	78.2	37.21	43.7
			6	25348	4494	74.5	41.81	49.1
			7	28078	4249	70	46.63	54.7
16	D	1450	1	26377	15425	76.5	140.31	164.6	Y355M3-4	315
			2	32531	15700	, 8, 0	168.09	197.2
			3	38686	15563	81.5	194.89	228.7
			4	44841	15151	81	221.46	259.9
			5	50995	14488	78.2	249.98	293.3
			6	57150	13808	74.5	280.88	329.6	JS138-4	410
			7	63305	13035	70	313.29	367.6	JS138-4	410
16	D	960	1	17463	6570	76.5	40.72	47.8	Y315S-6	75
			2	21538	6683	80	48.78	57.2
			3	25613	6627	81.5	56.56	66.4
			4	29687	6456	81	64.27	75.4	Y315L1-6	110
			5	33762	6180	78.2	72.55	85.1
			6	37837	5898	74.5	81.52	95.7
			7	41912	5575	70	90.92	106.7

产品特点：　　
流量Q:36.6-2.51.5m3/mm 全压P:2763-16250Pa

功率N:5.5-850KW

主要用途: 一般用于锻冶炉,及高压强制通风并可广泛用于输送物料,输送空气,无腐蚀不自然,不含粘性物质气体,介质温度不超过80℃.可根据用户,制成耐高温风机　

9-26离心通风机性能参数表

机号 No	传动方式	转速 R/min	序号	流量 m3/h	全压 Pa	内效率 %	内功率 kw	所需功率 kw	电动机
机号 No	传动方式	转速 R/min	序号	流量 m3/h	全压 Pa	内效率 %	内功率 kw	所需功率 kw	型号	功率kw
4	A	2900	1	2198	3852	74.70	3.11	3.7	Y132S1-2	5.5
			2	2368	3820	75.5	3.28	3.9
			3	2536	3765	75.7	3.46	4.1
			4	2706	3684	75	3.65	4.4
			5	2877	3607	73.8	3.86	4.6
			6	3044	3502	72.1	4.06	4.9
			7	3215	3407	70	4.29	5.2
4.5	A	2900	1	3130	4910	76.1	5.51	6.3	Y132S2-2	7.5
			2	3407	4863	77.1	5.87	6.8
			3	3685	4776	77.1	6.24	7.2
			4	3963	4661	76	6.64	7.6	Y160M1-2	11
			5	4237	4545	74.5	7.06	8.1
			6	4515	4412	72.3	7.54	8.7
			7	4792	4256	70	7.98	9.2
5	A	2900	1	4293	6035	77.2	9.12	10.5	Y160M2-2	15
			2	4706	5984	78.2	9.80	11.3
			3	5114	5869	78	10.48	12.0
			4	5527	5725	76.7	11.23	12.9
			5	5941	5553	74.9	12.00	13.8
			6	6349	5381	72.7	12.81	14.7
			7	6762	5180	70	13.65	15.7	Y160L-2	18.5
5.6	A	2900	1	6032	7610	77.2	16.09	18.5	Y180M-2	22
			2	6612	7546	78.2	17.27	19.9
			3	7185	7400	78	18.47	21.2
			4	7766	7218	76.7	19.79	22.8	Y200L1-2	30
			5	8346	7000	74.9	21.15	21.3
			6	8919	6781	72.7	22.57	26.0
			7	9500	6527	70	24.30	27.7
6.3	A	2900	1	8588	9698	77.2	28.99	33.3	Y225M-2	45
			2	9415	9616	78.2	31.12	35.8
			3	10230	9429	78	33.28	38.3
			4	11056	9195	76.7	35.66	41.0
			5	11883	8915	74.9	38.12	43.8
			6	12699	8636	72.7	40.67	46.8	Y250M-2	55
			7	13525	8310	70	43.35	49.9	Y250M-2	55
7.1	D	2900	1	12292	12427	77.2	52.70	61.8	Y280S-2	75
			2	13475	12321	78.2	56.57	66.4
			3	14643	12078	78	60.49	71.0
			4	15826	11776	76.7	64.84	76.1	Y315S-2	110
			5	17009	11415	74.9	69.30	81.3
			6	18177	11055	72.7	73.94	86.8
			7	19360	10635	70	78.82	92.5
8	D	2900	1	17584	15955	77.2	95.72	112.3	Y315M-2	132
			2	19277	15818	78.2	102.73	120.5
			3	20947	15504	78	109.86	128.9
			4	22640	15112	76.7	117.75	138.2	Y315L2-2	200
			5	24332	14644	74.9	125.85	147.7
			6	26003	14177	72.7	134.28	157.6
			7	27696	13634	70	143.14	168.0
8	D	1450	1	8792	3834	77.2	11.96	14.0	Y180M-4	18.5
			2	9639	3802	78.2	12.84	15.1
			3	10473	3729	78	13.73	16.1
			4	11320	3638	76.7	14.72	17.3
			5	12166	3529	74.9	15.73	18.5
			6	13001	3421	72.7	16.79	19.7	Y200L-4	30
			7	13848	3294	70	17.89	21.0	Y200L-4	30
9	D	1450	1	12518	4869	77.2	21.56	25.3	Y200L-4	30
			2	13723	4828	78.2	23.14	27.2
			3	14913	4736	78	24.75	29.0
			4	16118	462, 0	76.7	26.53	31.1 <, /TD>	Y225M-4	45
			5	17322	4481	74.9	28.35	33.3
			6	18512	4343	72.7	30.25	35.5
			7	18717	4181	70	32.24	37.8
10	D	1450	1	17172	6143	80.4	35.69	41.9	Y250M-4	55
			2	19319	6056	81.2	39.19	46.0
			3	21465	5920	80.4	43.02	50.5
			4	23612	5761	78.6	47.10	55.3	Y280S-4	75
			5	25758	5560	76	51.35	60.3
			6	27905	5309	73	55.35	65.0
			7	30052	5065	70	59.34	69.6
11.2	D	1450	1	24126	7747	80.4	62.90	73.8	Y315S-4	110
			2	27142	7637	81.2	69.07	81.0
			3	30157	7464	80.4	75.82	89.0
			4	33173	7264	78.6	83.01	97.4
			5	36189	7009	76	90.50	106.2
			6	39205	6691	73	97.54	114.5	Y315M-4	132
			7	42221	6382	70	104.58	122.7	Y315M-4	132
11.2	D	960	1	15973	3346	80.4	18.25	21.4	Y225M-6	30
			2	17969	3299	81.2	20.04	23.5
			3	19966	3225	80.4	22.00	25.8
			4	21963	3140	78.6	24.09	28.3
			5	23959	3031	76	26.26	30.8	Y250M-6	37
			6	25956	2895	73	28.31	33.2
			7	27953	2763	70	30.35	35.6
12.5	D	1450	1	33540	9713	80.4	108.91	127.8	Y315L1-4	160
			2	37732	9575	81.2	119.60	140.3
			3	41925	9356	80.4	131.30	154.1
			4	46117	9103	78.6	143.75	168.7	Y355M2-4	250
			5	50310	8782	76	156.70	183.9
			6	54503	8381	73	168.90	198.2
			7	58695	7993	70	181.10	212.5
12.5	D	960	1	22206	4179	80.4	31.61	37.1	Y280S-6	45
			2	24981	4121	81.2	34.71	40.7
			3	27757	4028	80.4	38.10	44.7
			4	30533	3921	78.6	41.72	49.0	Y315S-6	75
			5	33309	3785	76	45.48	53.4
			6	36084	3615	73	49.02	57.5
			7	38860	3450	70	52.56	61.7
14	D	1450	1	47121	12285	80.4	191.94	225.2	Y355M2-4	250
			2	53011	12109	81.2	210.78	247.3	Y355M2-4	250
			3	58902	11830	80.4	231.39	271.5	JS-138-4	410
			4	64792	11508	78.6	253.33	297.3
			5	70682	11099	76	276.16	324.1
			6	76572	10589	73	297.66	349.3
			7	82463	10095	70	319.16	374.5
14	D	960	1	31197	5262	80.4	55.70	65.4	Y315S-6	75
			2	35097	5188	81.2	61.17	71.8	Y315S-6	75
			3	38997	5071	80.4	67.15	78.8	Y315L1-6	110
			4	42897	4936	78.6	73.52	86.3
			5	46796	4764	76	80.15	94.0
			6	50696	4549	73	86.39	101.4
			7	54596	4341	70	92.63	108.7
16	D	1540	1	70339	16250	80.4	374.22	439.1	JSQ-147-4 （3000V）	500
			2	79131	16014	81.2	410.95	482.2	JSQ-147-4 （3000V）	500
			3	87926	15640	80.4	451.14	529.4	JSQ-158-4 （3000V）	850
			4	96716	15210	78.6	493.92	579.6
			5	105500	14663	76	538.43	631.8
			6	114300	13983	73	580.35	681.0
			7	123090	13324	70	622.26	730.2
16	D	960	1	46569	6911	80.4	108.60	127.4	Y355M1-6	185
			2	52390	6813	81.2	119.26	139.9
			3	58211	6659	80.4	130.92	153.6
			4	64032	6481	78.6	143.34	168.2
			5	69854	6254	76	156.25	183.3
			6	75675	5971	73	168.42	197.6	Y355M3-6	220
			7	81496	5696	70	180.58	211.9	Y355M3-6	220
